Giải bài tập sách bài tập (SBT) công nghệ lớp 8 kết nối tri thức bài 3: Bản vẽ chi tiết

Câu 1: Các nội dung của bản vẽ chi tiết bao gồm:

A. hình biểu diễn, kích thước, bảng kê, khung tên.

B. hình biểu diễn, kích thước, yêu cầu kĩ thuật, khung tên.

C. hình biểu diễn, kích thước, khung tên.

D. hình chiếu vuông góc, kích thước.

Câu 2: Các nội dung cụ thể về bản vẽ chi tiết sau đây thuộc nhóm nội dung nào: hình biểu diễn, kích thước, yêu cầu kĩ thuật hay khung tên?

a) Hình chiếu, hình cắt,... diễn tả hình dạng, cấu tạo của chi tiết.

b) Các yếu tố xác định độ lớn của chi tiết.

c) Chỉ dẫn về gia công, xử lí bề mặt,...

d) Tên gọi chi tiết, vật liệu, tỉ lệ vẽ, họ tên của những người có trách nhiệm đối với bản vẽ,...

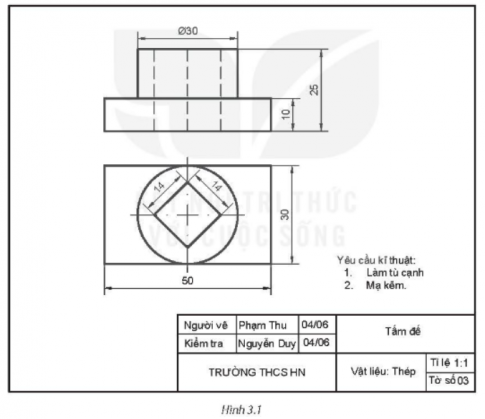

Câu 3: Quan sát bản vẽ chi tiết trên Hình 3.1 và cho biết tên gọi của chi tiết, các yêu cầu kĩ thuật và mô tả hình dạng, kích thước của chi tiết đó.

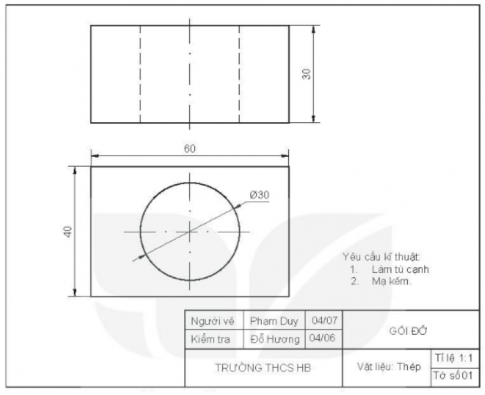

Câu 4: Kẻ Bảng 3.1 vào vở rồi mô tả hình dạng, kích thước của gối đỡ và đọc bản vẽ trên Hình 3.2 theo trình tự trong bảng.

Bảng 3.1. Trình tự đọc bản vẽ chi tiết
