Giải bài tập sách bài tập (SBT) công nghệ lớp 8 kết nối tri thức bài 16: Mạch điện điều khiển sử dụng mô đun cảm biến

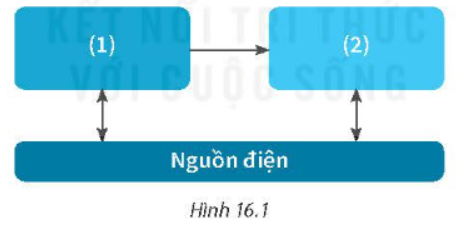

Câu 1: Gọi tên thành phần chính tương ứng với các bộ phận: (1) và (2) trong sơ đồ khối của mạch điều khiển sử dụng mô đun cảm biến dưới đây (Hình 16.1).

Câu 2: Chọn cụm từ dưới đây để điền vào các chỗ trống (...) trong đoạn mô tả hoạt động của mạch điện điều khiển sử dụng mô đun cảm biến.

Mô đun, cắm biển, nguồn điện, đối tượng điều khiển

Khi có ...(1)... cung cấp cho mạch điện, ...(2)... trên ...(3)... thu nhận tín hiệu đầu vào từ môi trường xung quanh và chuyển thành tín hiệu đầu ra điều khiển để đóng hoặc cắt nguồn điện cấp cho ...(4)...

Câu 3: Điền tên các bước để tiến hành lắp ráp mạch điện điều khiển tương ứng với nội dung thực hiện được mô tả trong Bảng 16.1.

Bảng 16.1. Các bước tiến hành lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến

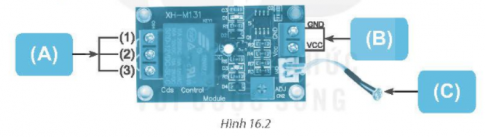

Câu 4: Ghi rõ tên các vị trí tương ứng của mô đun cảm biến ánh sáng XH M131 (Hình 16.2) vào mẫu Bảng 16.2.

Bảng 16.2

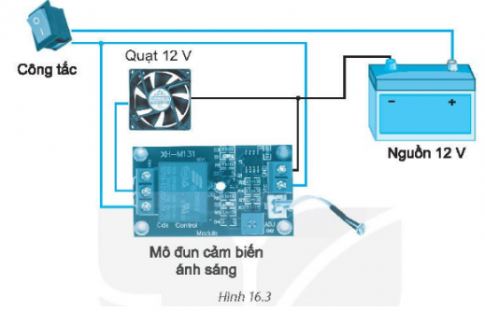

Câu 5: Hãy mô tả hoạt động của mạch điện điều khiển quạt điện sử dụng mô đun cảm biến ánh sáng trong Hình 16.3.
